AGF-ACU 超薄銅箔複合エアロゲル断熱フィルム-Anchor-Tech

Description du produit

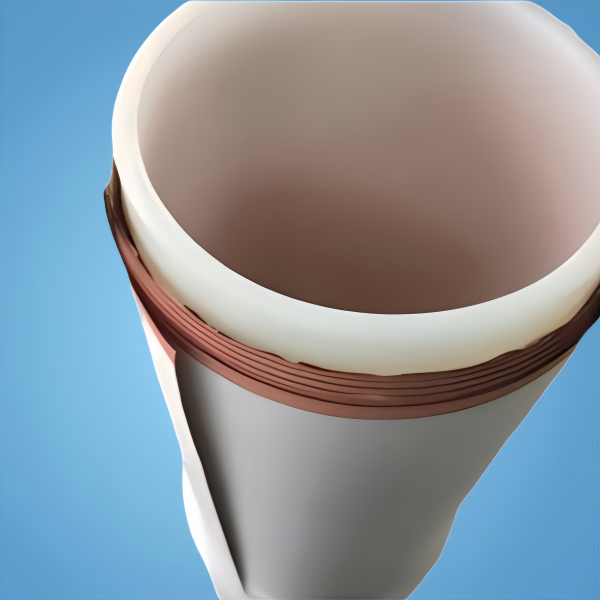

Anchor-Techのエアロゲルフィルム（AGF-ACU）は、厚さ20〜50μmの銅箔にエアロゲルコーティングを施した複合断熱材です。標準厚みは100〜300μmから選択可能です。

銅箔は、平面方向で380W/(m·K)以上の高い熱伝導性と、100MHz〜1GHz帯で60dBを超える電磁波シールド性能を兼ね備えており、放熱・断熱・シールドの三機能を一体化した材料です。エアロゲル層は熱伝導率0.022〜0.026W/(m·K)と非常に低く、銅箔からの垂直方向の熱拡散を抑え、熱を狙った方向へ効率的に伝えることができます。特に、パワーデバイス基板やLED、3C電子製品など、定向冷却が求められる用途に最適です。

銅箔の高い耐穿刺性とナノプレス加工によるエアロゲル層により、長期使用でも層剥がれや粉落ちが発生しません。導電性接着剤や両面テープでデバイス表面に固定でき、-20℃〜220℃の環境下でも安定した性能を発揮します。高周波電子部品の断熱シールドや精密機器の電磁防護など、高性能が求められる産業用途に幅広く対応します。

Caractéristiques du produit

銅箔シールド
電磁波と熱のダブルシールドで高い防護性能を実現。
優れた熱伝導・放熱
銅箔層が局所的な熱を素早く拡散。
広い温度安定範囲
-20℃から220℃まで対応。銅は高温でも酸化しにくい。
Faible conductivité thermique
0.022〜0.026 W/m·Kで高い断熱効果を発揮。
柔軟で耐久性あり
曲げやすく、複雑な形状の表面にも密着可能。

製品用途

● Appareils portables
● Smartphone
● Ordinateur portable
● Tablettes
● OLEDディスプレイ
● Téléviseur intelligent
appareils photo numériques
●Appareils électroménagers/équipements électroniques

Spécification

Modèle de produit	AGF-ACU
Épaisseur (μm)	50〜400（カスタマイズ可能）
structure du produit	エアロゲルコーティング + 銅箔（20/30/50μm）
Épaisseur standard (μm)	100±10	200±20	300±20
Modèle standard	AGF-ACU-100	AGF-ACU-200	AGF-ACU-300
熱伝導率（W/m·K）（エアロゲル層のみ）	0,022 - 0,026
耐熱温度範囲（℃）	-40〜240
Température d'utilisation continue (℃)	-20〜220
耐火性（UL94）	該当なし
耐電圧強度（kV/mm）	該当なし
Résistivité volumique (Ω cm)	≥1,0×10¹³
taille	ロール供給、カスタマイズ可能
Conditions de stockage	乾燥した常温環境で保管。保存期間3年

Comparer les modèles de produits

Numéro de modèle	Description de la structure	Épaisseur normale (μm)	Épaisseur du substrat (μm)	Plage de température de fonctionnement (℃)	Conductivité thermique (W/m·K)	Notes sur les abréviations
AGF-N	Revêtement en aérogel pur	500–3000	—	-40～300	0,018–0,024	AGF = Film d'aérogel, N = Pas de substrat
AGF-APA	Aérogel + film PET + aérogel	70, 140, 200, 250	PET = 16 μm	-20～120	0,022–0,026	A = aérogel, P = PET
AGF-AGR	Aérogel + feuille de graphite artificiel + film de démoulage	100, 200, 300	Graphite : 20, 30, 50 μm	-20～220	0,022–0,026	G = graphite, R = film de démoulage
AGF-ACU	Aérogel + feuille de cuivre	100, 200, 300	Feuille de cuivre : 20, 30, 50 μm	-20～220	0,022–0,026	CU = feuille de cuivre
AGF-AAL	Aérogel + feuille d'aluminium	100, 200, 300	Feuille d'aluminium : 20, 30, 50 μm	-20～220	0,022–0,026	AL = Feuille d'aluminium
AGF-API	Film aérogel + PI	100, 200, 300	Film PI : 25, 50 μm	-20～220	0,022–0,026	PI = Film polyimide
AGF-AR	Aérogel + film de démoulage	320, 400	—	-20～220	0.030	R = Film de libération
AGF-AP	Film aérogel + PET	100, 200, 300	PET = 1,9 μm	-20～120	0,022–0,026	P = film PET
AGF-APR	Aérogel + film PET + film de démoulage	50, 100, 200, 300	PET = 1,9 μm	-20～120	0,022–0,026	A = aérogel, P = PET, R = film de démoulage
AGF-APDR	Aérogel + ruban adhésif double face + film de protection	50, 100, 200, 300	Ruban adhésif double face : 15 µm (PET 5 µm + adhésif 10 µm)	-20～220	0,022–0,026	A = Aérogel, P = PET, D = Adhésif double face, R = Film de démoulage
AGF-PADR	PET + aérogel + ruban adhésif double face + film de protection	50, 100, 200, 300	PET = 1,9 μm, ruban adhésif double face : 15 μm (PET 5 μm + adhésif 10 μm)	-20～220	0,022–0,026	P = PET, A = aérogel, D = adhésif double face, R = film de démoulage
AGF-TADR	Film TPU + aérogel + ruban adhésif double face + film de protection	130, 230, 330	—	-20～220	0,022–0,026	T = TPU, D = adhésif double face, R = film de protection
