AGF-AGR 超薄グラファイト複合エアロゲル断熱フィルム
製品説明

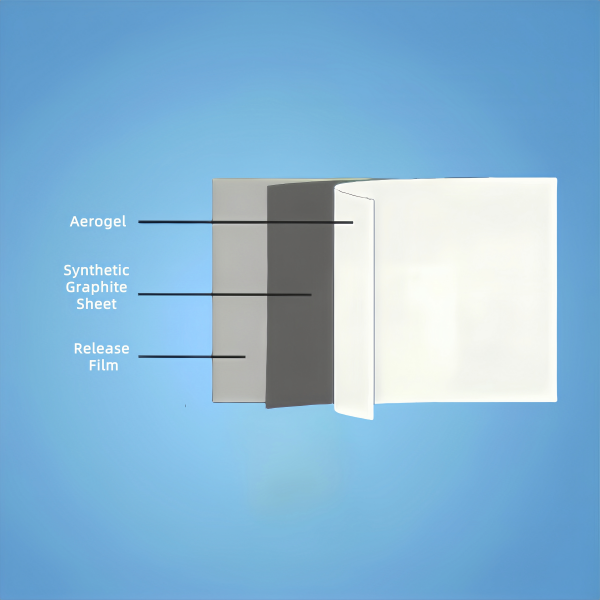

Anchor-Techのエアロゲルフィルム（AGF-AGR）は、エアロゲルコーティング、厚さ20～50μmの人工グラファイトシート、リリースフィルムの三層構造で構成されており、標準厚みは100～300μmから選択可能です。
本製品は「断熱」と「放熱」の機能を両立する革新的な設計が特徴です。エアロゲル層は熱伝導率0.022～0.026 W/(m·K)で外部熱を遮断し、グラファイト層は150 W/(m·K)以上の面内熱伝導性により内部の熱を効率的に拡散、断熱と均熱を同時に実現します。5G基地局や3C電子機器など、複雑な温度管理が求められる用途に最適です。
また、グラファイト基材により高い柔軟性とEMIシールド効果を持ち、リリースフィルムにより施工時の迅速な剥離と清潔な貼付が可能です。エアロゲル層は撥水処理済みで、高湿環境でも粉落ちや吸湿の心配がなく、使用温度範囲は-20℃〜220℃と広く、電子機器から屋外通信装置まで、さまざまな過酷な環境に対応できます。
製品の特長
高い熱拡散性：高熱伝導グラファイト層により、熱を均一に分散
一体型複合構造：エアロゲル＋グラファイト＋剥離フィルムの三層構造
幅広い温度対応：-20℃〜220℃、多様な産業用途に対応
低熱伝導率：0.022～0.026 W/m·K、省エネ効果に優れる
高耐久性：グラファイト層により圧縮・摩耗に強い構造を実現
製品用途
ウェアラブル端末
スマートフォン
ノートパソコン
タブレット
OLEDディスプレイ
スマートテレビ
デジタルカメラ
民生用電子機器
製品仕様
| 製品モデル | AGF-AGR | ||
| 厚さ（μm） | 50〜400（カスタマイズ可能） | ||
| 製品構造 | エアロゲルコーティング + グラファイトシート（20/30/50μm）+ 剥離フィルム | ||
| 標準厚さ（μm） | 100±10 | 200±20 | 300±20 |
| 標準モデル | AGF-AGR-100 | AGF-AGR-200 | AGF-AGR-300 |
| 熱伝導率（W/m·K）（エアロゲル層のみ） | 0.022〜0.026 | ||
| 耐熱温度範囲（℃） | -40〜240 | ||
| 連続使用温度（℃） | -20〜220 | ||
| 難燃性（UL94） | / | ||
| 耐電圧強度（kV/mm） | / | ||
| 体積抵抗率（Ω·cm） | ≥1.0×10¹³ | ||
| 寸法 | ロール供給、カスタマイズ可能 | ||
| 保管条件 | 乾燥した常温環境で保管。保存期間：3年 | ||
製品モデルの比較
| 型番 | 構造説明 | 通常厚み（μm） | 基材の厚み（μm） | 使用温度範囲（℃） | 熱伝導率（W/m·K） | 略語備考 |
|---|---|---|---|---|---|---|
| AGF-N | ピュアエアロゲルコーティング | 500–3000 | — | -40～300 | 0.018–0.024 | AGF = Aerogel Film、N = 基材なし |
| AGF-APA | エアロゲル+PETフィルム+エアロゲル | 70, 140, 200, 250 | PET = 16μm | -20～120 | 0.022–0.026 | A = エアロゲル、P = PET |
| AGF-AGR | エアロゲル+人工グラファイトシート+剥離フィルム | 100, 200, 300 | グラファイト：20, 30, 50μm | -20～220 | 0.022–0.026 | G = グラファイト、R = 剥離フィルム |
| AGF-ACU | エアロゲル+銅箔 | 100, 200, 300 | 銅箔：20, 30, 50μm | -20～220 | 0.022–0.026 | CU = 銅箔 |
| AGF-AAL | エアロゲル+アルミ箔 | 100, 200, 300 | アルミ箔：20, 30, 50μm | -20～220 | 0.022–0.026 | AL = アルミ箔 |
| AGF-API | エアロゲル+PIフィルム | 100, 200, 300 | PIフィルム：25, 50μm | -20～220 | 0.022–0.026 | PI = ポリイミドフィルム |
| AGF-AR | エアロゲル+剥離フィルム | 320, 400 | — | -20～220 | 0.030 | R = 剥離フィルム |
| AGF-AP | エアロゲル+PETフィルム | 100, 200, 300 | PET = 1.9μm | -20～120 | 0.022–0.026 | P = PETフィルム |
| AGF-APR | エアロゲル+PETフィルム+剥離フィルム | 50, 100, 200, 300 | PET = 1.9μm | -20～120 | 0.022–0.026 | A = エアロゲル、P = PET、R = 剥離フィルム |
| AGF-APDR | エアロゲル+両面接着テープ+剥離フィルム | 50, 100, 200, 300 | 両面テープ：15μm（PET 5μm + 接着剤 10μm） | -20～220 | 0.022–0.026 | A = エアロゲル、P = PET、D = 両面接着、R = 剥離フィルム |
| AGF-PADR | PET+エアロゲル+両面接着テープ+剥離フィルム | 50, 100, 200, 300 | PET = 1.9μm、両面テープ：15μm（PET 5μm + 接着剤 10μm） | -20～220 | 0.022–0.026 | P = PET、A = エアロゲル、D = 両面接着、R = 剥離フィルム |
| AGF-TADR | TPUフィルム+エアロゲル+両面接着テープ+剥離フィルム | 130, 230, 330 | — | -20～220 | 0.022–0.026 | T = TPU、D = 両面接着、R = 剥離フィルム |
